什么是菱形差动放大
编辑时间：2018-03-17 09:52:04
浏览量：0次

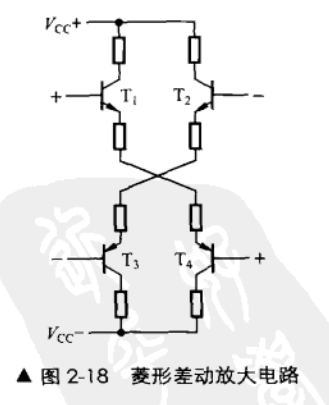

菱形差动放大是一种把两组PNP和NPN的差动电路组合起来对称工作，由4只晶体管交叉配置的电路，如图2-18。
这种电路在瞬态输入信号时，能容许输出大电流，防止出现电流饱和造成的削波，大大提高上升速率，以使能充分驱动下级放大器。菱形差动放大的优点是能防止瞬态互调失真，改善电流驱动状态，分析力好，保真度高，能使功率放大器的静态特性和动态特性得到大幅提高。基本工作原理如图2-18,每个基极加上信号，当T,基极为正时，T2、T3 基极为负，T2 电流减小而卩集电极电流增大，同时电流流过T3 。当T 2 基极为正时，T1基极为负，而T,的电流减小，丁 2 集电极电流增大，电流流过T4。
