什么是互补电路
编辑时间：2018-03-04 09:39:10
浏览量：0次
互补电路，互补（complementary )通常指互补对称电路，是由PNP和NPN型两种导电性能相反的晶体管组合的电路，它可由一个输入 信号完成推挽工作，有全互补和准互补两种形式。

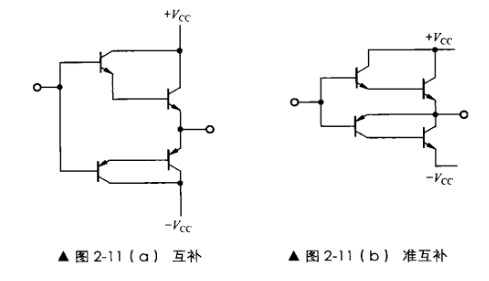

在放大器的互补输出晶体管之前再加上互补激励晶体管就称做全互补，如图2- n ( a )。 输出晶体管是 NPN 同极性，其激励来自互补对晶体管，第一个激励来自发射极，第二个激励来自集电极，就称做准互补，如图2- 1( b )。
