什么是转换速率
编辑时间：2018-02-05 20:43:12
浏览量：0次
转换速率（slew rate)是放大器在线性区工作时输出电压的最大变化率，是放大器适应猝发性信号变化速率的特性。一个电路的转换速率是电压上升与此上升所霈时间（ ms)之比。这个电压是指对瞬时标准输入脉冲响应而产生的输出脉冲的前沿。转换速率以每微秒若干伏（ V/ Ms)表示，此电压数是电压上升80%(以底部为基准，从高度为总上升10%的那点开始，算到90%那点为止)。

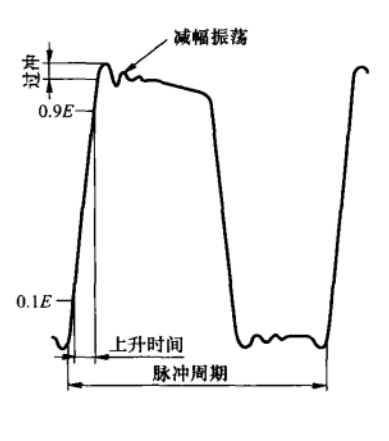

图片所示为一个电路的输出电压示例，可见其上升时间是沿水平轴计算，从高度为10%及90%的两个交点定出上升时间，这段时间相应于脉冲曲线中线性最好的部分。
钢琴、打击乐器和弹拨乐器声都有很陡的上升沿，放大器应有足够高的转换速率处理猝发的脉冲信号。
由打击乐器如铃、钟、三角铁、钢琴、鼓以及铙钹产生的猝发的声脉冲，是中间包含有大垦具有很陡上升沿的脉冲性瞬态信号。当有大的瞬态信号加到放大器时，如电路特性决定的转换速率不够，信号的响应时间比放大器响应时间短时，就将出现瞬态失真，使信号的特有音色丧失。转换速率取决电路结构，设计不完善的滤波电路和耦合电路都将使放大器的瞬态响应恶化。
转换速率（SR）是运放的一个重要指标，也称压摆率，单位是V/μs。
转换速率的作用
该指标越高，对信号的细节成分还原能力越强，否则会损失部分解析力。运放转换速率定义为，运放接成闭环条件下，将一个大信号（含阶跃信号）输入到运放的输入端，从运放的输出端测得运放的输出上升速率。由于在转换期间，运放的输入级处于开关状态，所以运放的反馈回路不起作用，也就是转换速率与闭环增益无关。转换速率对于大信号处理是一个很重要的指标，对于一般运放转换速率SR<=10v sr="">10V/μs。高速运放最高转换速率SR可达到6000V/μs。这用于大信号处理中运放选型。
